8路16A智能照明控制模塊產品手冊
作者：網上事業部 來源：廣州翊創智能科技有限公司
8路16A智能照明控制模塊是廣州翊創智能科技有限公司的產品,采用4P架構緊湊型設計。

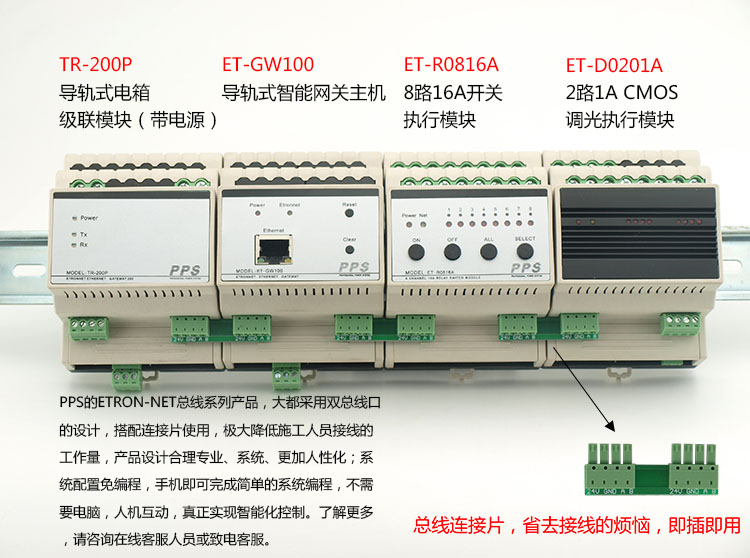

該模塊為導軌式安裝，含8路智能繼電器，每回路可獨立控制3520W燈具的開關，帶應急按鍵，LED指示燈實時指示各個回路開關狀態，可設置為互鎖控制4組窗簾開合。通過翊創智能免接線式總線連接器，可以與網關主機、調光控制模塊等基于ETRON－NET總線協議通訊。
8路16A智能照明控制模塊的功能特性是：1）標準導軌式安裝占4個模數位；2）采用泰科雙觸點繼電器，提供8路16A繼電器開關，每回路可獨立控制3520W設備開關；3）可設置各回路的開機初始值；4）具備多回路順序延時啟動功能，避免同時啟動造成對電網的沖擊；5）設置兩組互鎖模式，能控制4組窗簾；6）設置3互鎖模式，能控制兩臺中央空調的低速、中速和高速檔位；7）執行場景命令后立即向監控中心反饋各個回路的實際開關狀態；8）具有本機及遠程編程、測試功能；9）自帶應急開關按鍵，方便調試；10）自帶回路狀態指示燈，開關狀態一目了然； 11）支持在線刷新程序；12）采用Etron-Net總線通信；13）可全面兼容RS485總線通信（需要作出廠設置）

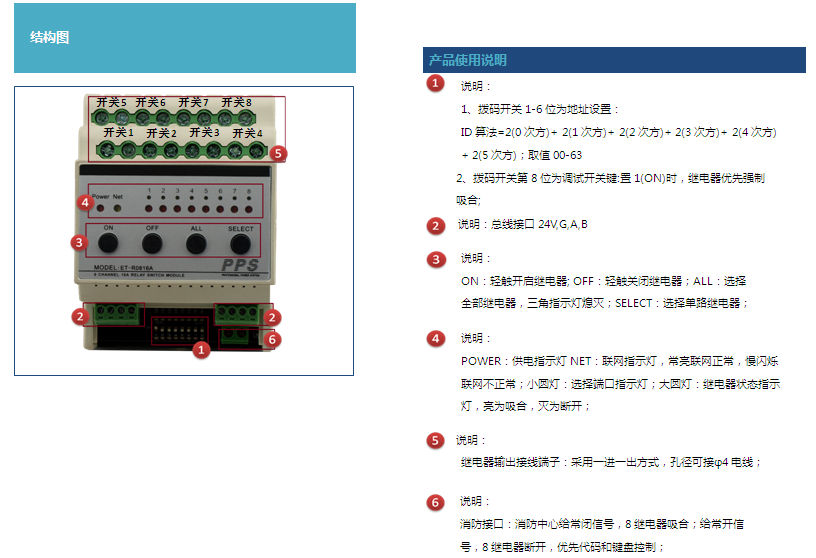

此模塊的使用說明見下圖：

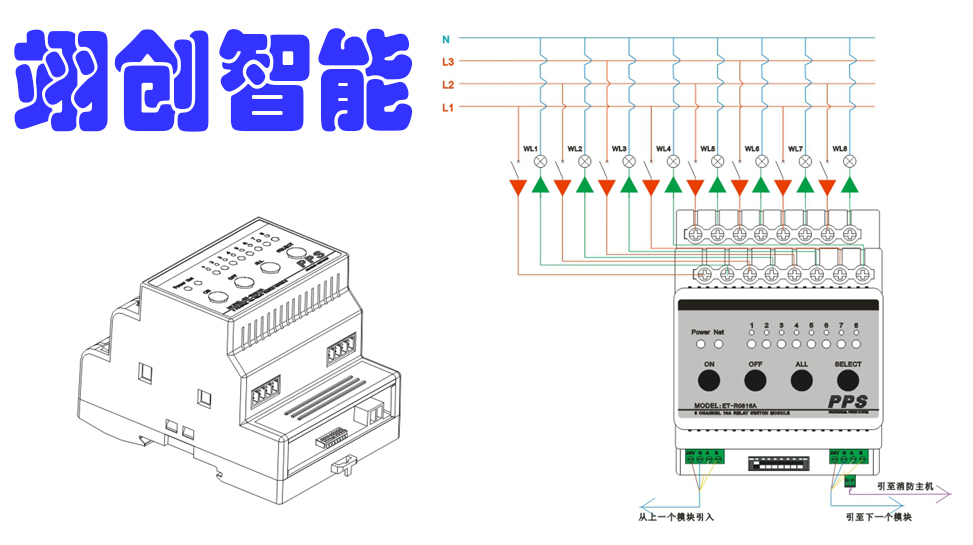

單個模塊的接線圖如下：
8路16A智能照明控制模塊是廣州翊創智能科技有限公司的產品,采用4P架構緊湊型設計。
該模塊為導軌式安裝，含8路智能繼電器，每回路可獨立控制3520W燈具的開關，帶應急按鍵，LED指示燈實時指示各個回路開關狀態，可設置為互鎖控制4組窗簾開合。通過翊創智能免接線式總線連接器，可以與網關主機、調光控制模塊等基于ETRON－NET總線協議通訊。
8路16A智能照明控制模塊的功能特性是：1）標準導軌式安裝占4個模數位；2）采用泰科雙觸點繼電器，提供8路16A繼電器開關，每回路可獨立控制3520W設備開關；3）可設置各回路的開機初始值；4）具備多回路順序延時啟動功能，避免同時啟動造成對電網的沖擊；5）設置兩組互鎖模式，能控制4組窗簾；6）設置3互鎖模式，能控制兩臺中央空調的低速、中速和高速檔位；7）執行場景命令后立即向監控中心反饋各個回路的實際開關狀態；8）具有本機及遠程編程、測試功能；9）自帶應急開關按鍵，方便調試；10）自帶回路狀態指示燈，開關狀態一目了然； 11）支持在線刷新程序；12）采用Etron-Net總線通信；13）可全面兼容RS485總線通信（需要作出廠設置）
此模塊的使用說明見下圖：
單個模塊的接線圖如下：
