4路16A智能繼電器開關控制模塊技術指引
作者：網上事業部 來源：廣州翊創智能科技有限公司
4路16A智能繼電器開關控制模塊是翊創智能研發的應用于照明控制系統領域的產品，它采用4P安裝架構，主要部件采用TYCO繼電器，總線通訊協議是ETRON-NET協議。
這個4路智能照明控制模塊采用標準的DIN導軌安裝方式，含4路16智能繼電器(核心繼電器采用泰科繼電器)，每回路可獨立控制16A負載(即3520W)燈具的開關，帶手動的應急按鍵和消防接口，LED指示燈可以實時顯示各個負載回路的開關狀態。

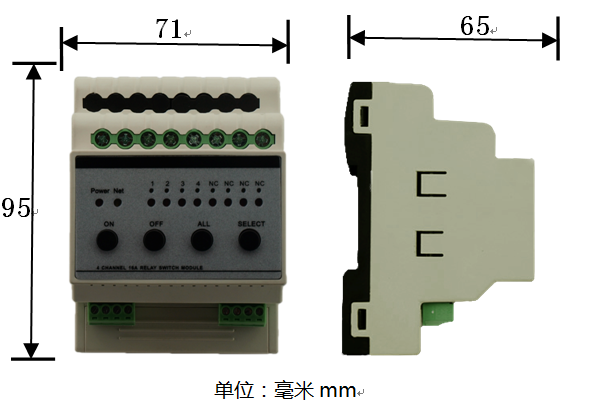

該模塊的尺寸圖如下：
4路16A智能繼電器開關控制模塊是翊創智能研發的應用于照明控制系統領域的產品，它采用4P安裝架構，主要部件采用TYCO繼電器，總線通訊協議是ETRON-NET協議。
這個4路智能照明控制模塊采用標準的DIN導軌安裝方式，含4路16智能繼電器(核心繼電器采用泰科繼電器)，每回路可獨立控制16A負載(即3520W)燈具的開關，帶手動的應急按鍵和消防接口，LED指示燈可以實時顯示各個負載回路的開關狀態。
該模塊的尺寸圖如下：
該產品具有的功能特性如下：
1)標準導軌式安裝占4個模數位；2)提供4路16A繼電器開關控制，每回路可獨立控制16A設備開關；3)可設置多負載回路的開機初始值；4) 具備多負載回路順序延時啟動功能，避免同時啟動時造成對電網的沖擊；5)執行場景命令后立即向監控中心反饋各個負載回路的實際開關狀態；6)具有本機及遠程編程、測試功能；7)自帶應急開關按鍵，方便調試；8)自帶回路狀態指示燈，開關狀態一目了然；9)支持在線刷新程序；10)采用Etron-Net總線通信并可兼容RS485總線通訊（需要作出廠設置）；

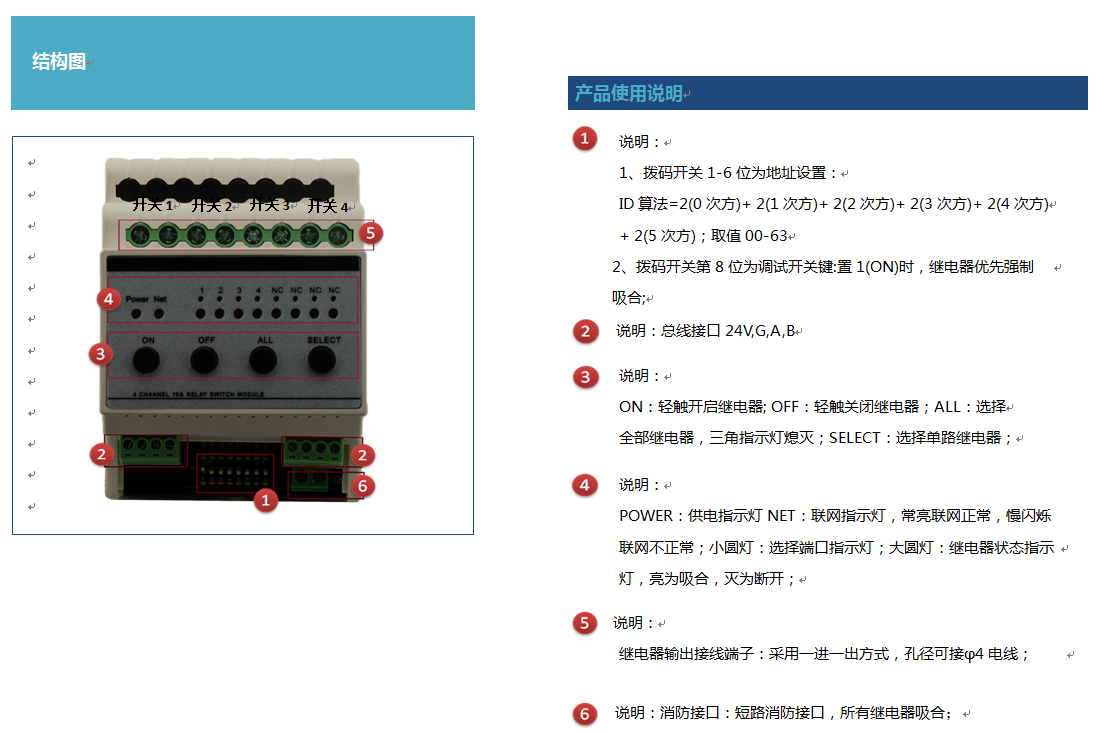

產品的使用說明如下圖：
4路智能開關模塊接線圖如下：
該模塊應用于酒店智能照明控制系統、別墅智能家居控制系統等解決方案中。
產品的使用說明如下圖：
4路智能開關模塊接線圖如下：
該模塊應用于酒店智能照明控制系統、別墅智能家居控制系統等解決方案中。
24小時服務熱線：4000-880-602，如果對翊創智能的產品感興趣或有疑問，可以點擊網頁的在線客服進行咨詢，或直接致電給我們。廣州翊創智能科技有限公司---智能照明控制系統廠家。
