6路IO干接點輸入輸出控制模塊使用說明
作者：網上事業部　來源：廣州翊創智能科技有限公司
        6路IO干接點輸入輸出控制模塊是廣州翊創智能針對智能照明控制系統中的干接點處理控制所研發的產品，可以應用于IO輸入輸出控制，它體積小巧可安裝在86盒內，搭配給類復位或是自鎖類面板和各類干接點傳感器使用，每組帶LED反饋燈總線/RS485控制。

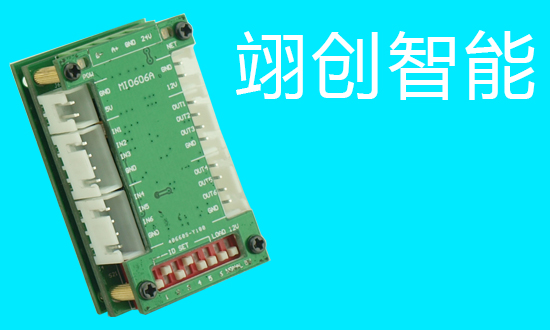

6路IO干接點輸入輸出控制模塊
        模塊的功能特性是：1)提供6路TTL電平輸出，6路干接點信號輸入檢測；2)輸出電平可設置5V或12V,適應多種LED供電面板；3)輸出接口可定義高電平或低電平輸出；4)輸入端口為光耦隔離，高壓過流保護，具有很強的抗干擾性和可靠性；5)體積小巧，非常適合86盒內隱藏式安裝；6)可用于機械按鍵，傳感器觸發開關的識別；7)LED指示端口狀態；8)提供5V、12V、24V電壓適應多種傳感器；9)采用Etron-Net協議總線通信；

       模塊的使用說明請參考：

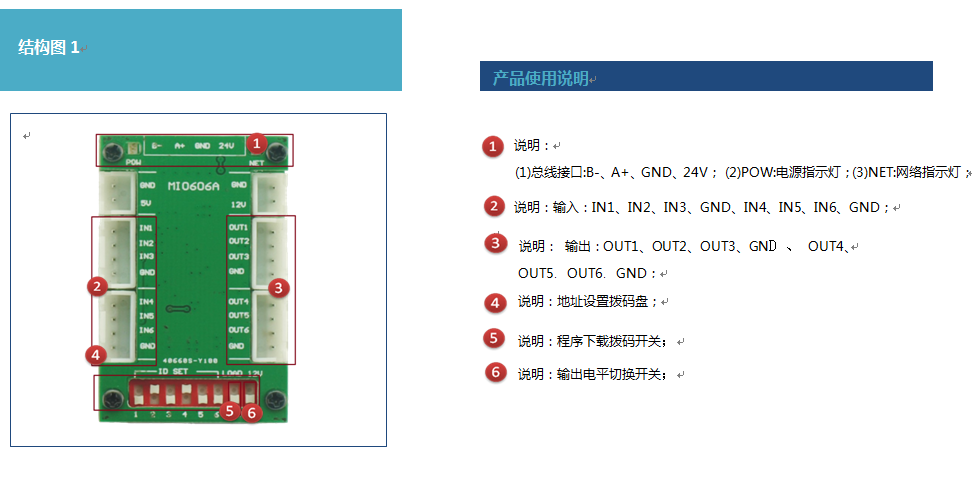

6路干接點模塊使用說明

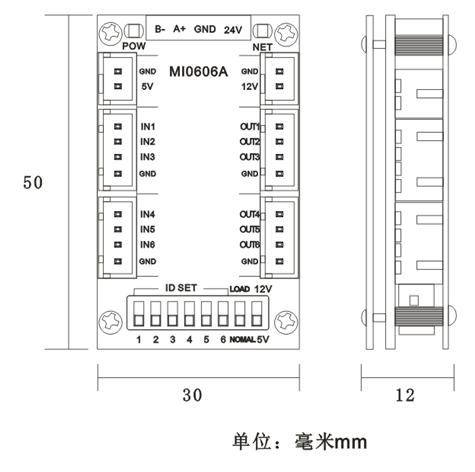

        模塊的尺寸圖如下圖所示：
6路IO模塊尺寸圖

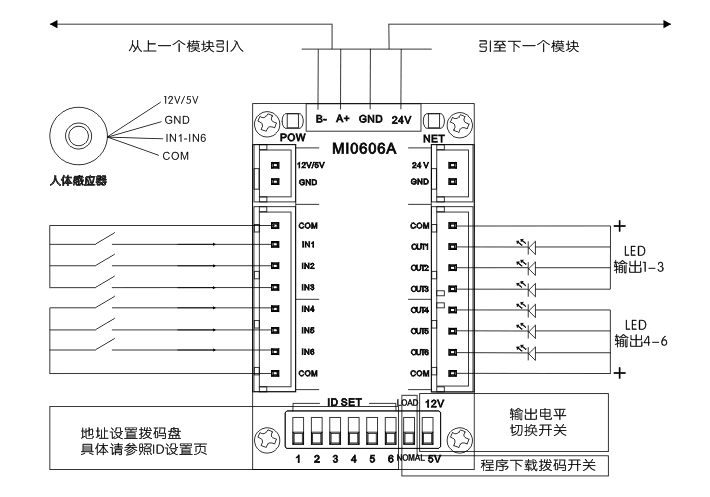

        模塊的接線圖請看下圖：
6路IO模塊接線圖
        6路IO模塊可以應用于別墅智能家居控制系統解決方案和醫院照明集中控制應用方案中的IO干接點輸入控制。

24小時服務熱線：4000-880-602，如果對翊創智能的產品感興趣或有疑問，可以點擊網頁的在線客服進行咨詢，或直接致電給我們。廣州翊創智能科技有限公司---智能照明控制系統廠家。
