智能照明控制系統接線原理
作者：網上事業部 來源：廣州翊創智能科技有限公司

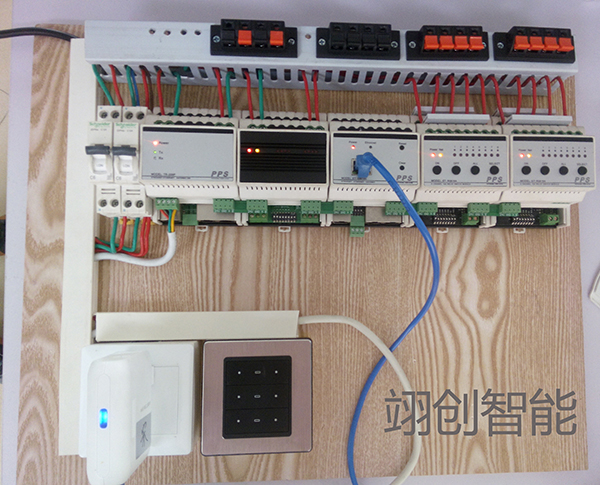

智能照明系統是由智能級聯模塊、2路調光模塊、導軌式網關主機、智能照明開關控制、智能6鍵面板等設備組合而成。

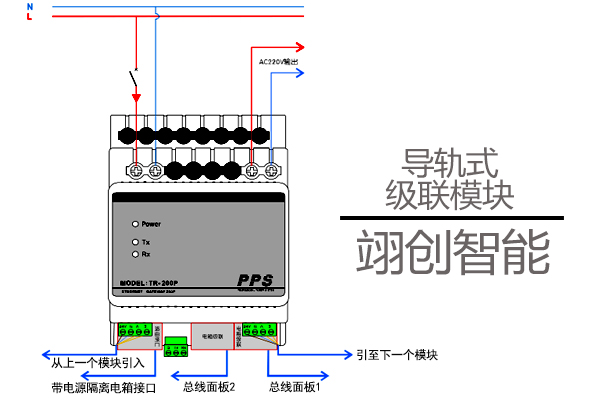

1、導軌式級聯模塊，用于實現對Etron-Net通信信號的通信距離延長及通信隔離功能，可以使信號延伸1000米左右，同時提供24V，0.8A電源，具有抗干擾能力強、傳輸距離遠、速率高、工作穩定等特點。
2、智能照明調光模塊，可對LED燈、白熾燈、簡燈和鹵素?zé)暨M(jìn)行調光，每個回路具有低端限幅、高端限幅、最大限幅以適應不同的負載類型，具有過溫、過載、短路保護功能。
3、導軌式網關主機，使用Etron-Net總線連接，可自動識別在線設備自動，檢測設備故障，為工程安裝及以后的維修帶來極大的方便。一個網關主機最多接63個總線執行器模塊和控制面板模塊。
4、智能照明開關模塊，采用泰科雙觸點繼電器，含8路智能繼電器，每個回路可獨立控制3520w燈具的開關，帶應急開關按鍵，方便調試。
5、智能6鍵面板，86型底盒安裝，提供6鍵每個按鍵帶1路LED指示燈、復位式輕觸開關可觸發短按、短按松開、長按和長按松開按鍵方式。
6、智能照明控制系統的組成根據控制需求不同，每個人的定制也不同，翊創智能的免編程控制系統，簡單易學易控制，結合工程實際，智能調光模塊與基于總線ETRON-NET總線的導軌式網關主機、智能6鍵面板、智能照明開關模塊等設備組成的智能照明控制系統，可以實現場景設置、按鍵綁定、定時控制等配置。

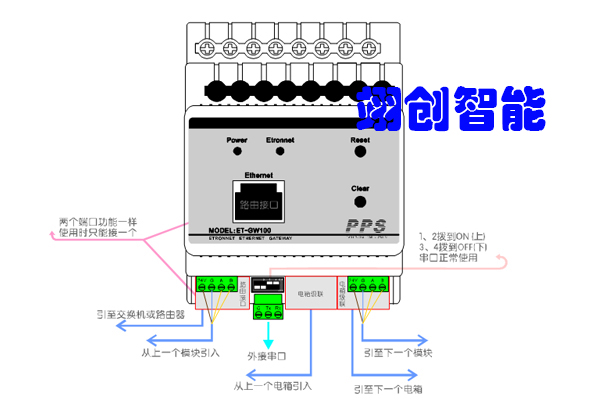

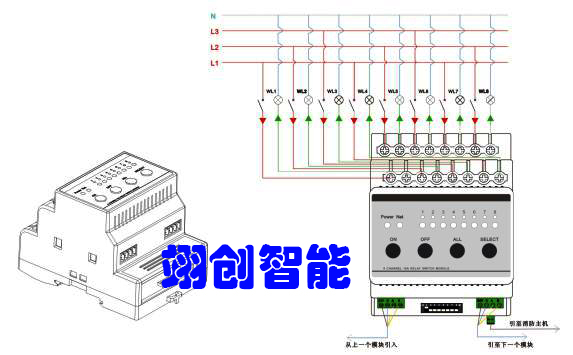

系統的接線原理圖如下：
控制功能強大、系統穩定可靠 ：1.是基于Etron-Net總線，單網關主機支持64個終端ID設備。 2.主機通過網絡與IPAD、Andriod觸屏組成強大的控制系統； 3.自動識別在線設備，自動檢測設備故障。 4.提供TCP/IP接口，靈活實現多網關主機組網，實現多區域智能照明控制系統解決方案。 自己就能對相應的電器設置場景控制、定時設置等，無需編程。可應用于酒店、機場、博物館、醫院、體育館、學校等大型公共區域的智能照明控制系統、別墅智能家居控制系統、會議室智能控制系統等。等各種室內外的智能照明控制系統領域
24小時服務熱線：4000-880-602，如果對翊創智能的產品感興趣或有疑問，可以點擊網頁的在線客服進行咨詢，或直接致電給我們。廣州翊創智能科技有限公司---智能照明控制系統廠家。
——責任編輯：翊創智能
版權所有www.easyctrl.com（翊創智能）轉載請注明出處
