4路20A帶電流檢測開關執行模塊使用說明
作者：網上事業部 來源：廣州翊創智能科技有限公司

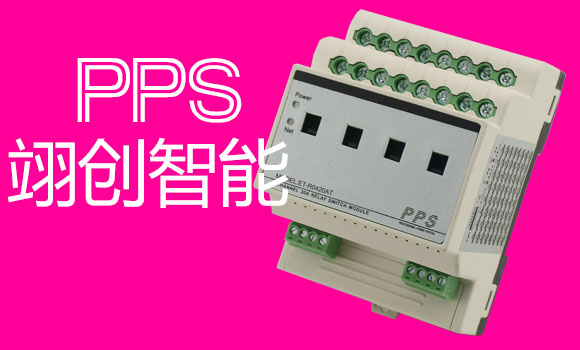

4路20A（帶電流檢測）開關執行模塊，本產品為導軌式安裝，電流檢測為穿心式接線，含4路智能繼電器，每回路可獨立控制4400W燈具 的開關，帶強切功能與互鎖功能；檢測每回路實際用電電流，通過實時電流與平時電流對比，排查回路燈具的損壞。
4路智能繼電器，自帶應急手動開關按鍵，可應用于酒店、展廳、辦公室、別墅、會展中心、劇院、博物館、醫院、學校、等智能化照明控制系統。

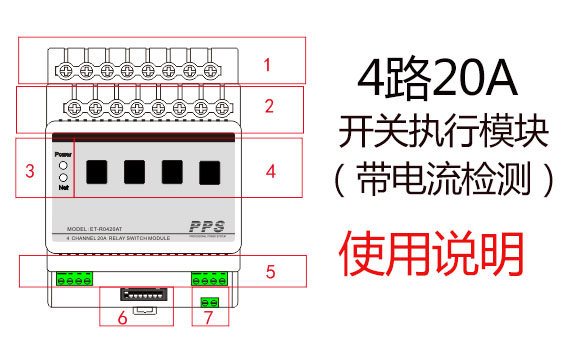

1說明：電流檢測接線端子：采用一正一負方式;
2說明：繼電器輸出接線端子：采用一進一出方式，孔徑可接φ6電線；
3說明 ：LED指示燈：
1)POWER：供電指示燈；
2)NET：聯網指示燈；常亮聯網正常； 慢閃爍聯網不正常；
4說明：端口：繼電器手撥強切開關；
5說明：總線接口：24V、G、A、B；
6說明：ID設置：撥碼開關1-6位為地址設置:取值01-63；ID算法=2(0次方)+ 2(1次方)+ 2(2次方)+2(3次方) +2(4次方)+2(5次方)；
7說明：消防接口；
我們擁有專業研發團隊，技術人員，創新結構，易簡安裝的產品。翊創智能照明系統成功案例分別有：南海供電局大樓、渤海銀行、南海燈湖小學、西藏中國銀行等。
