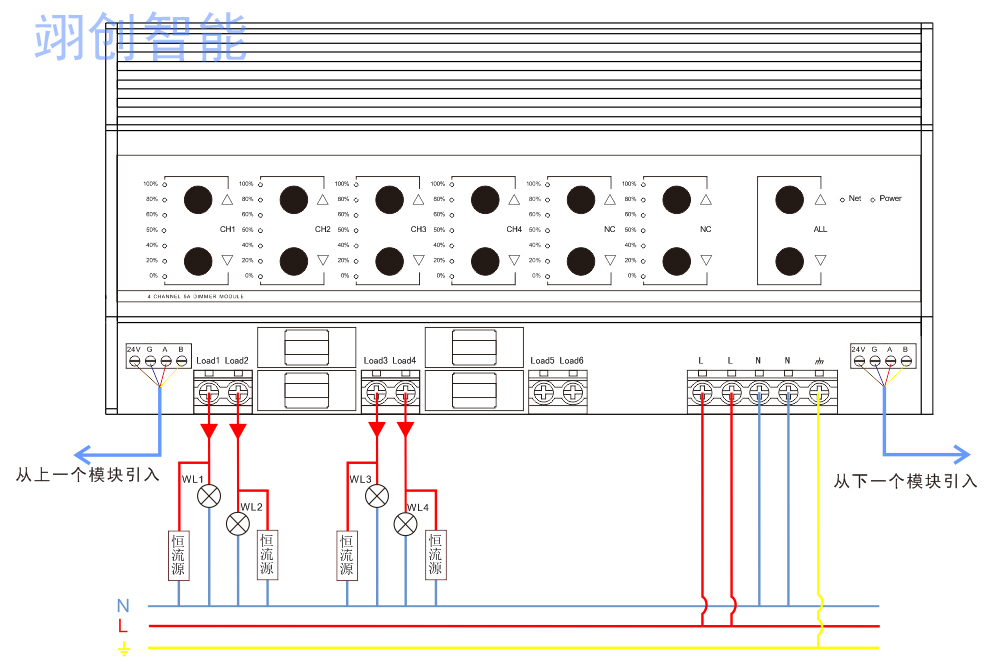

4路5A調光執行模塊接線原理及說明
作者：網上事業部　來源：廣州翊創智能科技有限公司
智能照明控制系統｜智能燈光系統|智能照明廠家

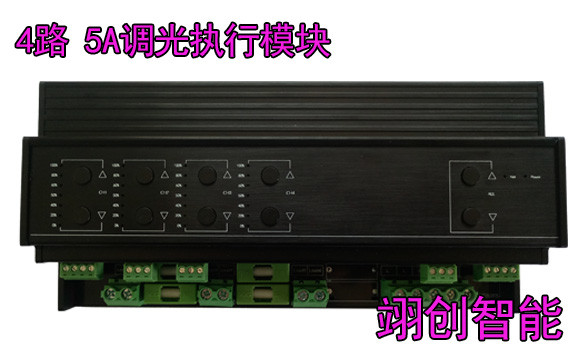

      4路5A調光執行模塊為導軌式安裝，提供4路1100W功率，可對LED射燈、筒燈和鹵素?zé)舻鹊碾妷赫{(diào)光，輸出調光類型前沿調光，帶過載、短路保護加強了產品的穩定性；
智能照明控制系統｜智能燈光系統|智能照明廠家

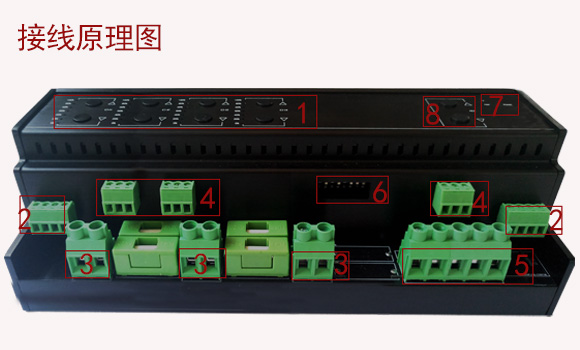

1、4個回路的手動調光按鍵,每2個按鍵對應1個回路,短按開關,長按調光；
2、 Etron-Net總線接口:24V、G、A、B；
3、負載輸出接線端子,孔徑可接φ6電線；
4、應急面板接口；
5、電源輸入端:AC220,地線,孔徑可接φ6電線；
6、ID設置:撥碼開關1-6位為地址設置：(取值01-63)ID算法=2(0次方)+ 2(1次方)+ 2(2次方)+ 2(3次方)+ 2(4次方)+ 2(5次方)；
7、Power:供電指示燈；
   Net:聯網指示燈,常亮聯網正常,閃爍聯網不正常；
8、手動總開關按鍵；
智能照明控制系統｜智能燈光系統|智能照明廠家
智能照明網關主機模塊已廣泛應用于多功能展廳控制、辦公樓智能化控制系統、酒店智能化控制等解決方案。
        我們擁有專業研發團隊，技術人員，創新結構，易簡安裝的產品。
