淺談4路智能照明控制模塊
作者：網上事業部　來源：廣州翊創智能科技有限公司

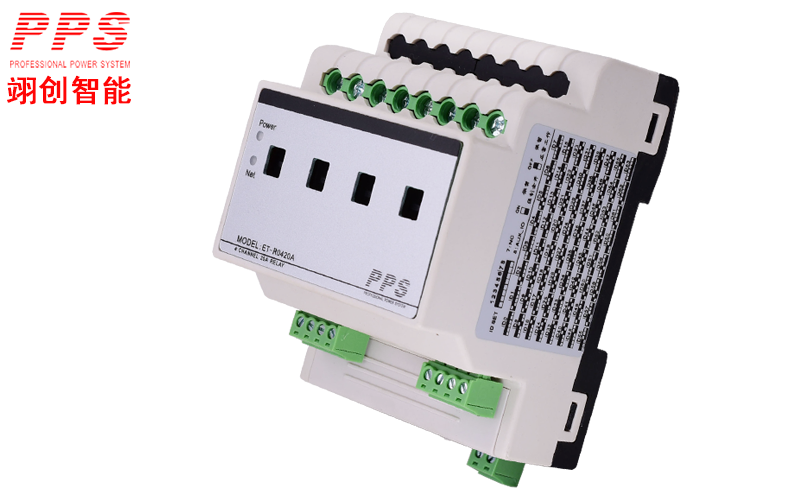

       4路20A智能照明控制模塊是廣州翊創的智能燈光控制模塊。采用Etron-Net總線協議，采用磁保持繼電器，功耗低，負載強廣泛應用于學校，辦公樓、廣場、道路等公共區域的照明。
智能照明控制系統｜智能燈光系統調光模塊|智能照明廠家

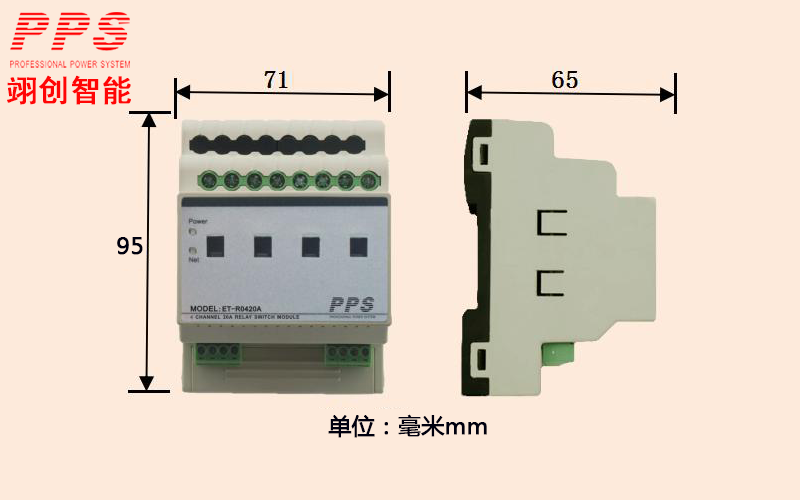

       模塊的尺寸，僅占4個P位的大小。
智能照明控制系統｜智能燈光系統|智能照明廠家

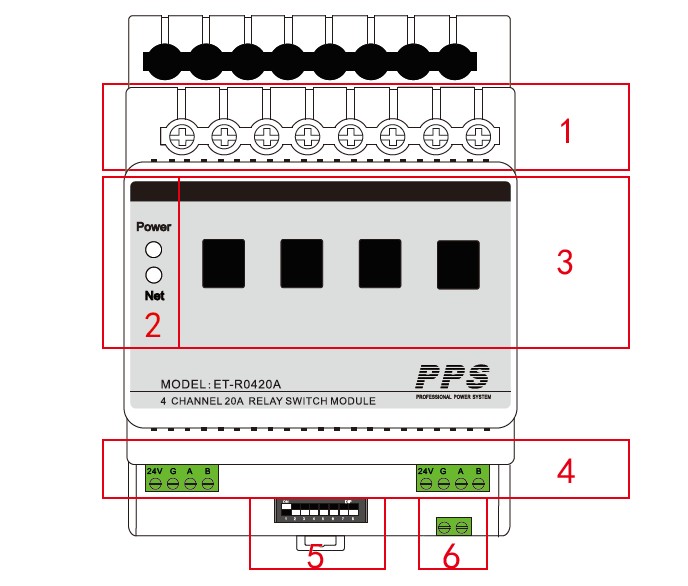

       4路20A智能照明控制模塊結構圖

智能照明控制系統｜智能燈光系統|智能照明廠家


    1、繼電器輸入輸出接線端子：采用一進一出方式，孔徑可接φ6電線；
    2、LED指示燈：1)POWER：供 電指示燈；
                               2)NET：聯網指示燈；常亮表示聯網正常；慢閃爍表示聯網不正常；
    3、開關端口：繼電器手撥強切開關；
    4、總線接口：24V、GND、A、B；
    5、ID設置：撥碼開關1-6位為地址設置:取值01- 6 3；
           ID算法= A 1 * 2 ( 0次方) + A 2 * 2 ( 1次方) + A 3 * 2 ( 2次方) +A 4 * 2 ( 3次方) + A 5 * 2 ( 4次方) + A 6 * 2 ( 5次方)； 注：An分別為撥碼開關1- 6位的二進制取值 ( n為1 ~ 6）
    6、消防接口；

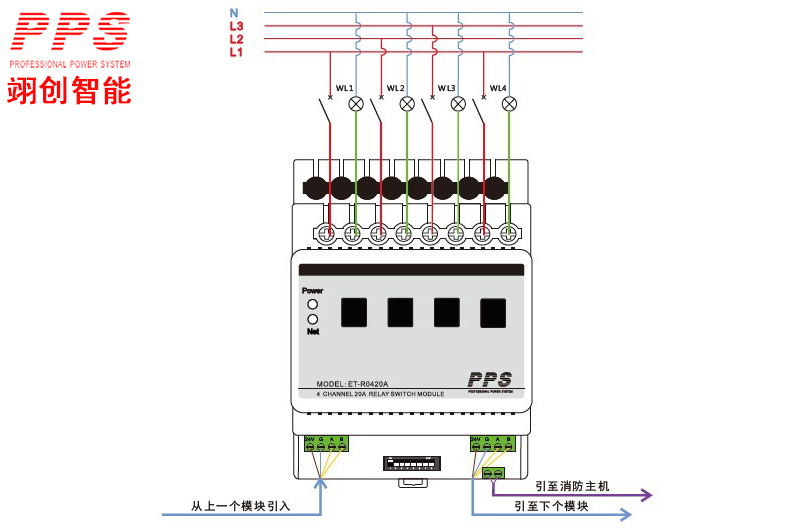

       4路20A智能照明控制模塊接線圖

智能照明控制系統｜智能燈光系統|智能照明廠家


     4路20A智能照明控制模塊是廣州翊創智能照明開關控制系統中的重要一員。
     我們擁有專業研發團隊，技術人員，創新結構，易簡安裝的產品。
——責任編輯：翊創智能
