淺談智能照明網關主機模塊
作者：網上事業部 來源：廣州翊創智能科技有限公司
智能照明網關主機是廣州翊創的智慧照明控制系統主機。采用總線Etron-Net協議，可自動識別在線設備，自動檢測設備故障，為工程安裝及以后的檢修帶來極大方便；采用主從式與分布式結合總線架構,即使主機出現故障，面板也能控制終端設備，避免主機死機后開不了燈的情況，使系統更加穩定可靠。下面小編就為大家詳細的介紹翊創的智能照明網關主機。
（1）LED指示燈：Power：電源指示燈；Etro n net：總線指示燈(正常為常亮,閃爍總線內有錯誤)；
（2）網絡接口：RJ45帶燈接口，與路由器連接采用568B接法；
（3）按鍵：Reset：長按1 0秒，恢復出廠默認I P( 192.168.1.230:6000)；
Clear：長按1 0秒清除設置數據；設置成功時總線LED燈閃爍；
（4）總線接口：24V、GND、A、B；
（5）網絡接口：RJ 4 5帶燈接口，與路由器連接采用568B接法；
（6）RS232接口：3位鳳凰端子(左G N D、Tx、Rx)，外部RS232接口，默認協議為115200，n，
8，1；
（7）總線接口( RJ45帶燈接口) :與總線接口連接；采用568B接法；
智能照明網關主機是智能照明控制系統的核心模塊，它的主要作用是將照明控制系統智能化，也讓照明更加人性化。
我們擁有專業研發團隊，技術人員，創新結構，易簡安裝的產品。
——責任編輯：翊創智能
版權所有www.easyctrl.com（翊創智能）轉載請注明出處
智能照明網關主機是廣州翊創的智慧照明控制系統主機。采用總線Etron-Net協議，可自動識別在線設備，自動檢測設備故障，為工程安裝及以后的檢修帶來極大方便；采用主從式與分布式結合總線架構,即使主機出現故障，面板也能控制終端設備，避免主機死機后開不了燈的情況，使系統更加穩定可靠。下面小編就為大家詳細的介紹翊創的智能照明網關主機。

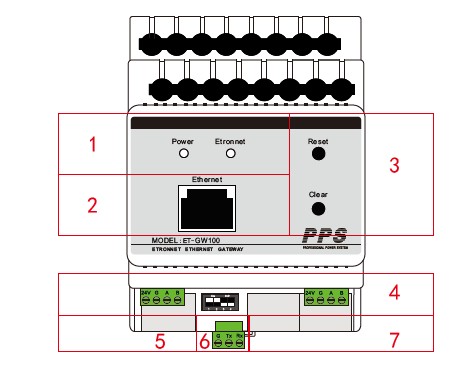

1、結構圖
（2）網絡接口：RJ45帶燈接口，與路由器連接采用568B接法；
（3）按鍵：Reset：長按1 0秒，恢復出廠默認I P( 192.168.1.230:6000)；
Clear：長按1 0秒清除設置數據；設置成功時總線LED燈閃爍；
（4）總線接口：24V、GND、A、B；
（5）網絡接口：RJ 4 5帶燈接口，與路由器連接采用568B接法；
（6）RS232接口：3位鳳凰端子(左G N D、Tx、Rx)，外部RS232接口，默認協議為115200，n，
8，1；
（7）總線接口( RJ45帶燈接口) :與總線接口連接；采用568B接法；
2、智能照明控制系統的大腦
翊創產品是基于Etron-Net總線，單網關主機支持64個終端ID設備，采用485通訊端口，模塊與模塊之間可實現手拉手通訊，當智能照明網關主機接收外部控制信號時，會通過Etron-Net總線通訊傳到對應的ID模塊，進而控制模塊。智能照明網關主機是智能照明控制系統的核心模塊，它的主要作用是將照明控制系統智能化，也讓照明更加人性化。
我們擁有專業研發團隊，技術人員，創新結構，易簡安裝的產品。
