智能照明控制器接線圖
作者：網上事業部　來源：廣州翊創智能科技有限公司
       翊創智能的智能照明控制系統中，智能照明控制器有4路16A智能照明控制器、8路16A智能照明時控模塊、12路智能開關控制模塊和16路智能開關模塊，本文分別對它們的接線圖進行介紹。
　　在智能照明控制系統中，智能照明控制器作為開關執行模塊，在系統中主要負責燈光回路的開關控制應用。

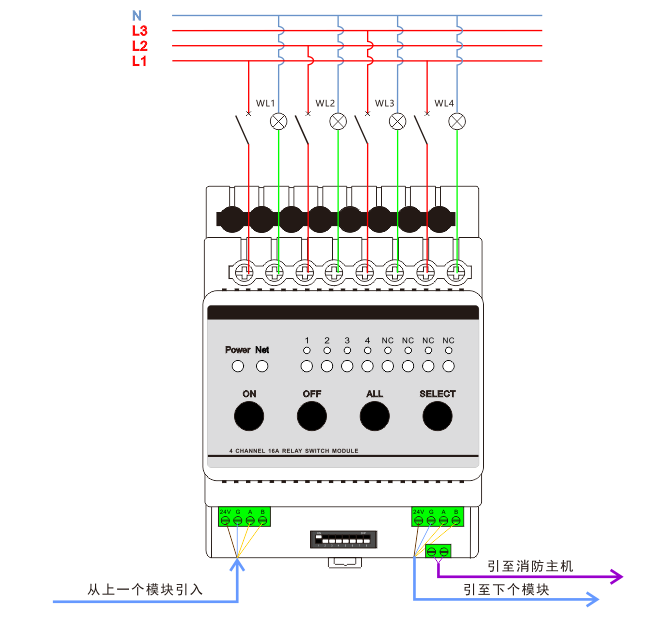

　　4路16A智能照明控制器接線圖如下：
4路16A智能照明控制器接線圖
        8路16A智能照明時控模塊接線圖如下：
8路16A智能照明時控模塊接線圖

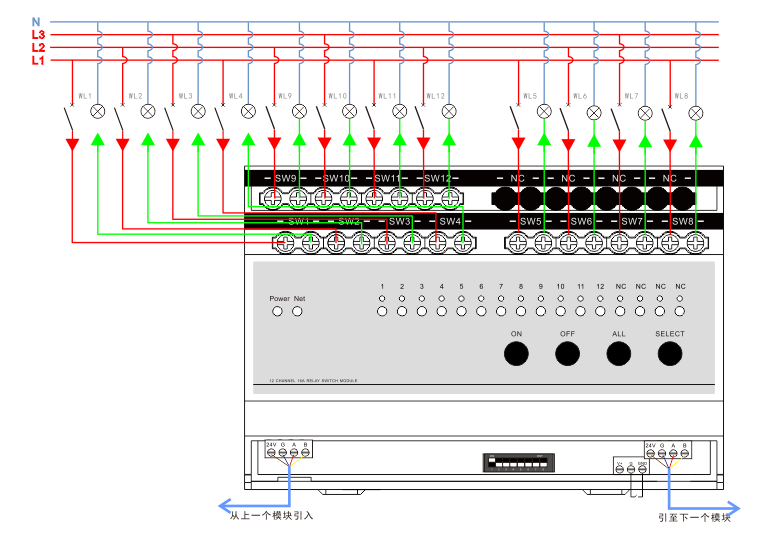

    12路智能開關控制模塊接線圖如下：

12路16A智能照明開關控制模塊接線圖

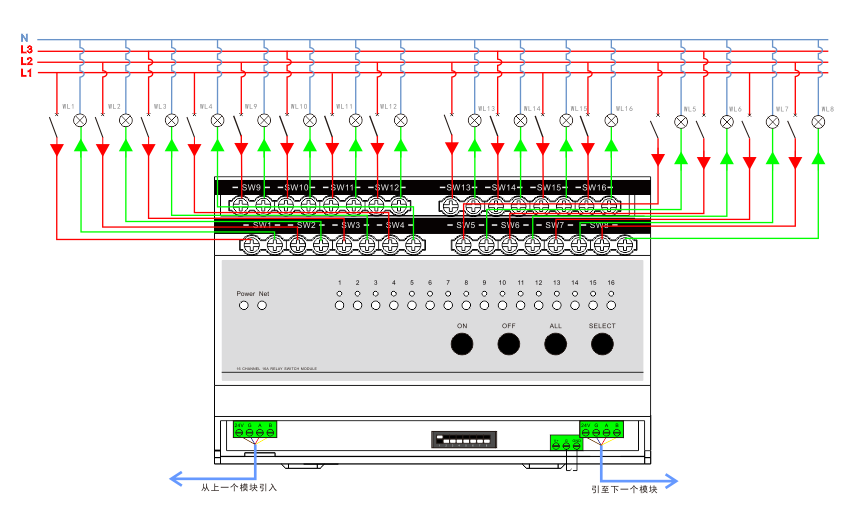

16路智能開關模塊接線圖如下：
16路16A開關模塊接線圖

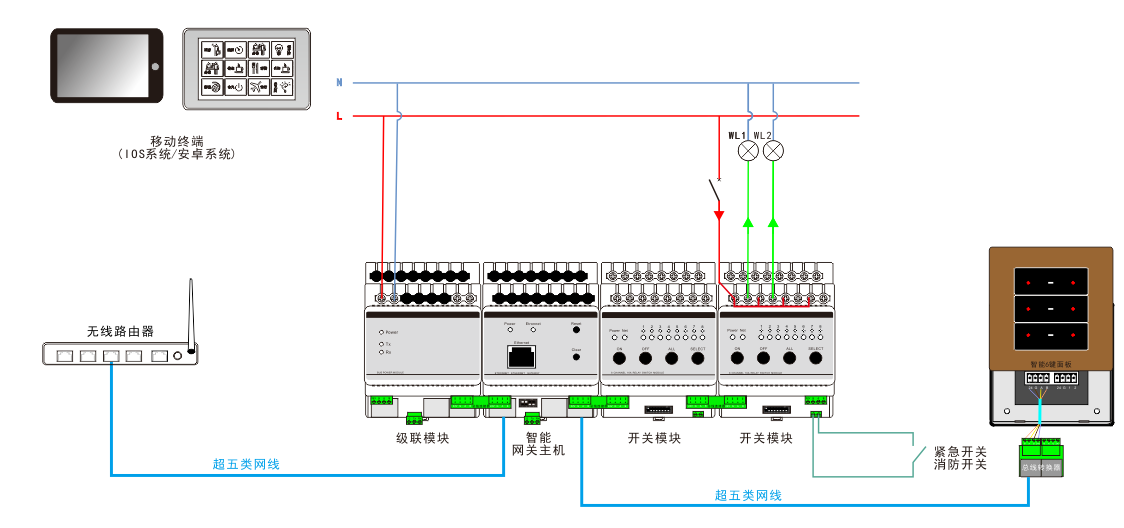

      以8路16A智能照明時控模塊為例，智能照明系統連接圖如下：

 智能照明系統連接圖

在ETRON-NET總線管理機制下，以上控制模塊應用于酒店、學校等智能照明控制系統。
