4路20A帶電量檢測開關模塊的應用
作者：網上事業部　來源：廣州翊創智能科技有限公司
4路20A帶電量檢測開關模塊
        4路20A帶電量檢測開關模塊是翊創智能推出的產品，模塊為導軌式安裝，含4路智能繼電器，帶獨特的電量檢測功能，帶電流電壓檢測功能。每回路可獨立控制4400W燈具 的開關，帶強切功能與互鎖功能；檢測每回路實際用電電流，通過實時電流與平時電流對比，精確排查回路燈具的損壞。
　　4路20A帶電量檢測開關模塊的技術參數如下：
1，供電電壓: DC 24V；
2，受控回路：4路繼電器；
3，繼電器回路開關負載 (阻性)：AC 250V / 抗浪涌能力達到170A以上；
4，繼電器最大切換電流：20A；
5，繼電器機械耐久性：10,000,000次；
6，繼電器電耐久性：100,000次；
7，靜功率消耗：0.4W；
8，最大功耗：3.2W；
9，控制端口：2×Etron-Net；
10，運行溫度/濕度：0℃～45℃/20%～93%RH；
11，儲存溫度/濕度：-40℃～+55℃/10%～93%RH；
12，外觀尺寸：72mm(L)×98mm(W)×68mm(H)；
13，重量：301g/pcs
      4路20A帶電量檢測開關模塊的性能描述如下：
1，標準導軌式安裝占4個模數位；
2，提供4路20A繼電器開關，每回路可獨立控制4400W設備開關；
3，實時檢測各回路的電流值，檢測單相交流電電壓值；
4，帶手動強切功能；
5，帶消防開關功能；
6，可設置各回路的開機初始值；
7，具備多回路順序延時啟動功能，避免同時啟動造成對電網的沖擊；
8，設置兩組互鎖模式，能控制兩組窗簾；
9，設置三組互鎖模式，能控制中央空調的低速、中速和高速檔位；
10，執行場景命令后立即向監控中心返回各個回路的實際開關狀態；
11，具有本機及遠程編程、測試功能；
12，支持在線刷新程序；
13，采用Etron-Net總線通信；

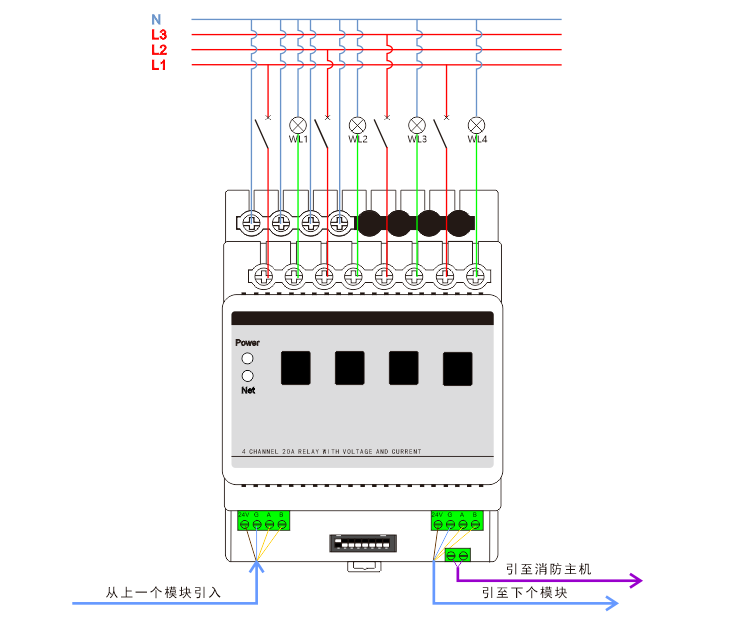

　　模塊接線圖如下：
4路20A帶電流電壓檢測模塊接線圖

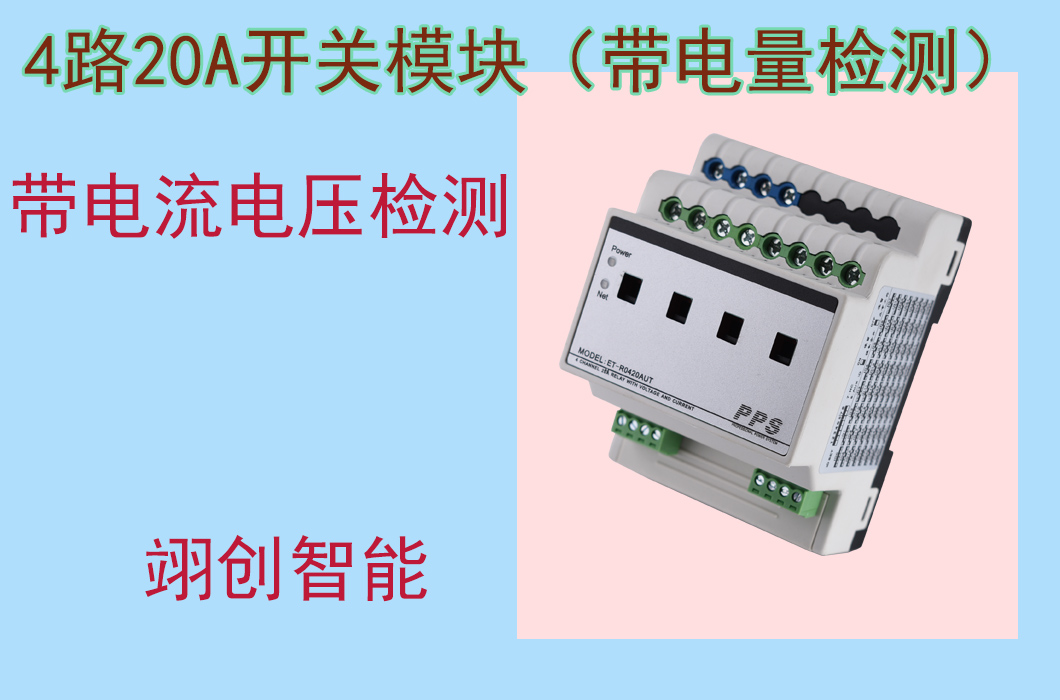

　　模塊結構圖如下：
4路20A開關模塊(帶電量檢測功能)

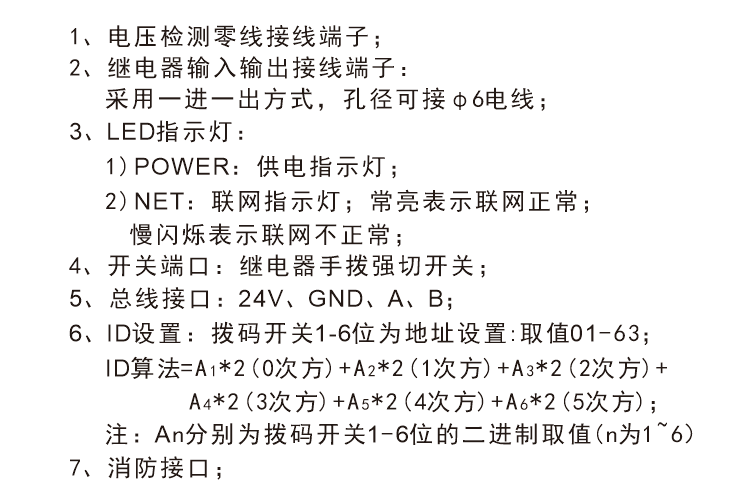

      結構說明如下：

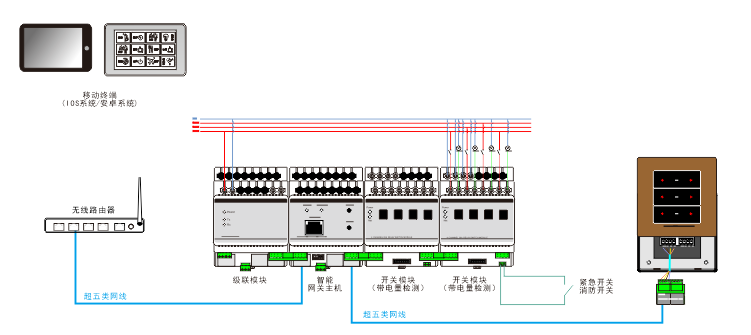

　　系統結構圖如下：
4路20A帶電量檢測開關模塊系統架構圖
       4路20A帶電量檢測開關模塊，可應用于酒店、會展中心、劇院、博物館、醫院、學校、等公共區域智能照明控制系統，帶電量檢測功能是翊創智能開發的產品。

        我們擁有專業研發團隊，技術人員，創新結構，易簡安裝的產品。翊創智能照明系統成功案例分別有：南海供電局大樓、渤海銀行、南海燈湖小學、西藏中國銀行等。
