紅外發射模塊在智能家居控制系統的應用
作者：網上事業部　來源：廣州翊創智能科技有限公司


　　在智能家居控制系統應用中，紅外設備是有比較多的控制需求的，如分體空調、電視機、機頂盒等。翊創智能的紅外發射模塊（型號：ET-IR06A）采用ETRON－NET總線協議，在此協議框架管理下，拓展相關的智能家居控制系統中紅外控制應用。

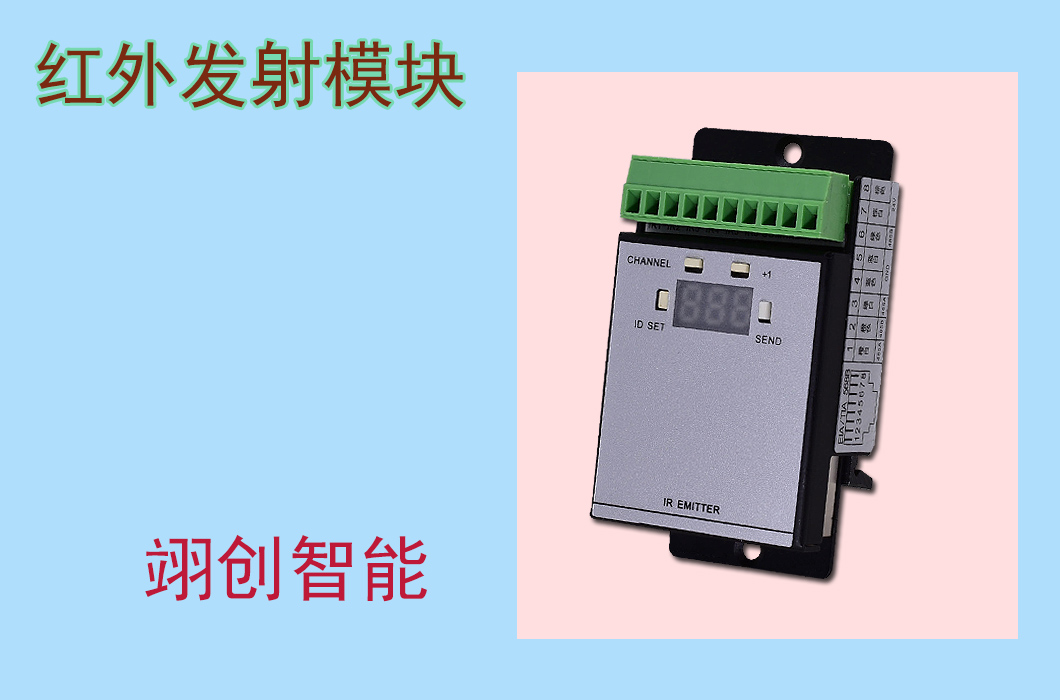

紅外發射模塊
　　本產品為導軌式安裝，含6路紅外輸出，可控制6個紅外設備，如電視、空調等紅外設備；

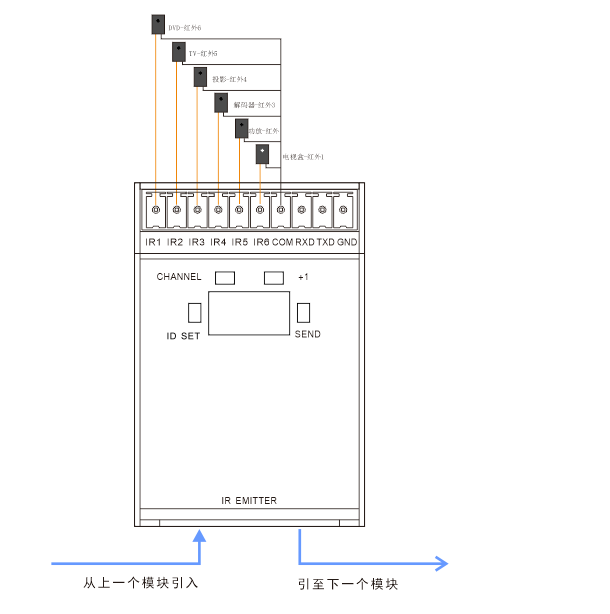

　　此模塊的接線圖如下：
智能家居系統紅外發射模塊接線圖　　
　　紅外發射模塊基于ETRON－NET總線協議，在智能照明網關主機（型號：ET-GW100）的管理下，能夠通過紅外學習模塊（型號：GW1200B）學習相應設備遙控的紅外碼，然后導入到紅外發射模塊里，經過相應的配置軟件和控制界面軟件編程，實現便捷的智能家居控制系統應用，能智能快捷地控制相應的紅外設備。
　　本產品適用于智能家居控制系統，能夠?qū)崿F(xiàn)良好的紅外控制效果，是翊創智能在智能家居領域的產品。

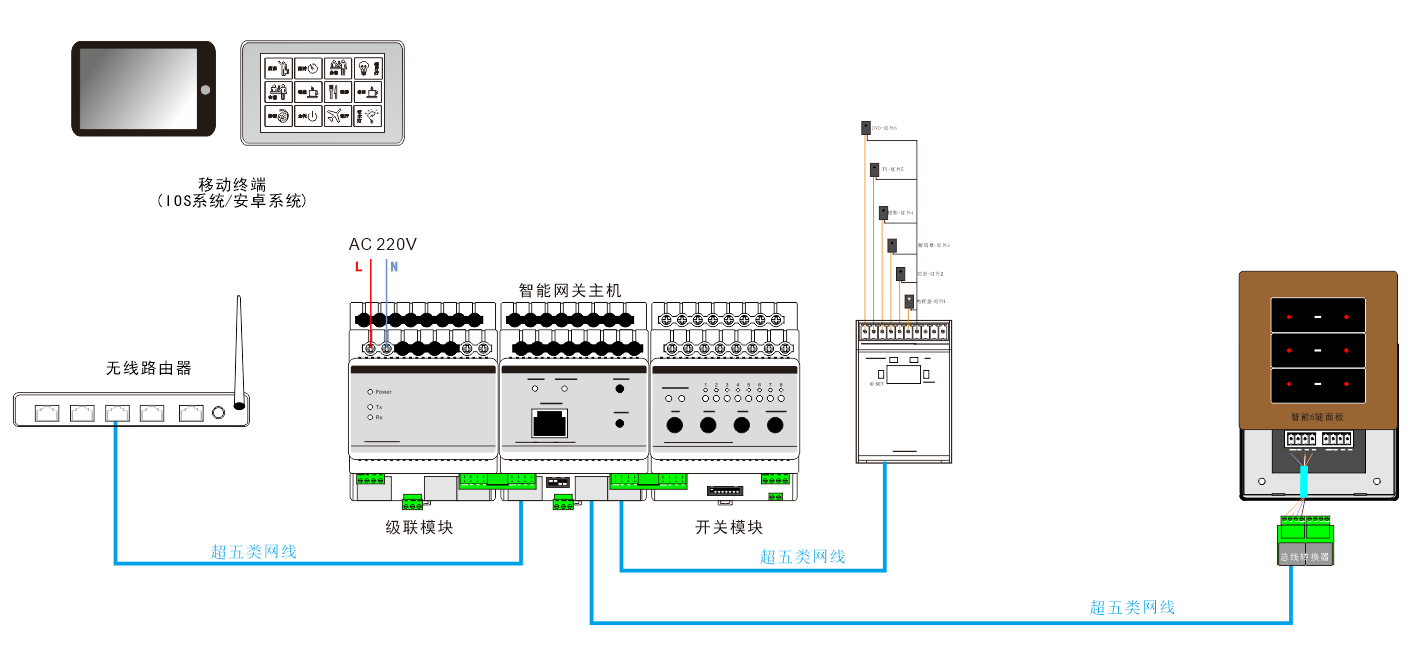

　　系統結構圖如下：
智能家居系統架構圖


        我們擁有專業研發團隊，技術人員，創新結構，易簡安裝的產品。翊創智能照明系統成功案例分別有：南海供電局大樓、渤海銀行、南海燈湖小學、西藏中國銀行等。
