別墅智能家居控制系統圖
作者：網上事業部　來源：廣州翊創智能科技有限公司


　　翊創智能的PPS智能照明控制系統能夠輕松實現別墅智能家居控制系統。本文通過一個別墅的案例來向閱讀者展現整個智能家居控制系統圖的構成。

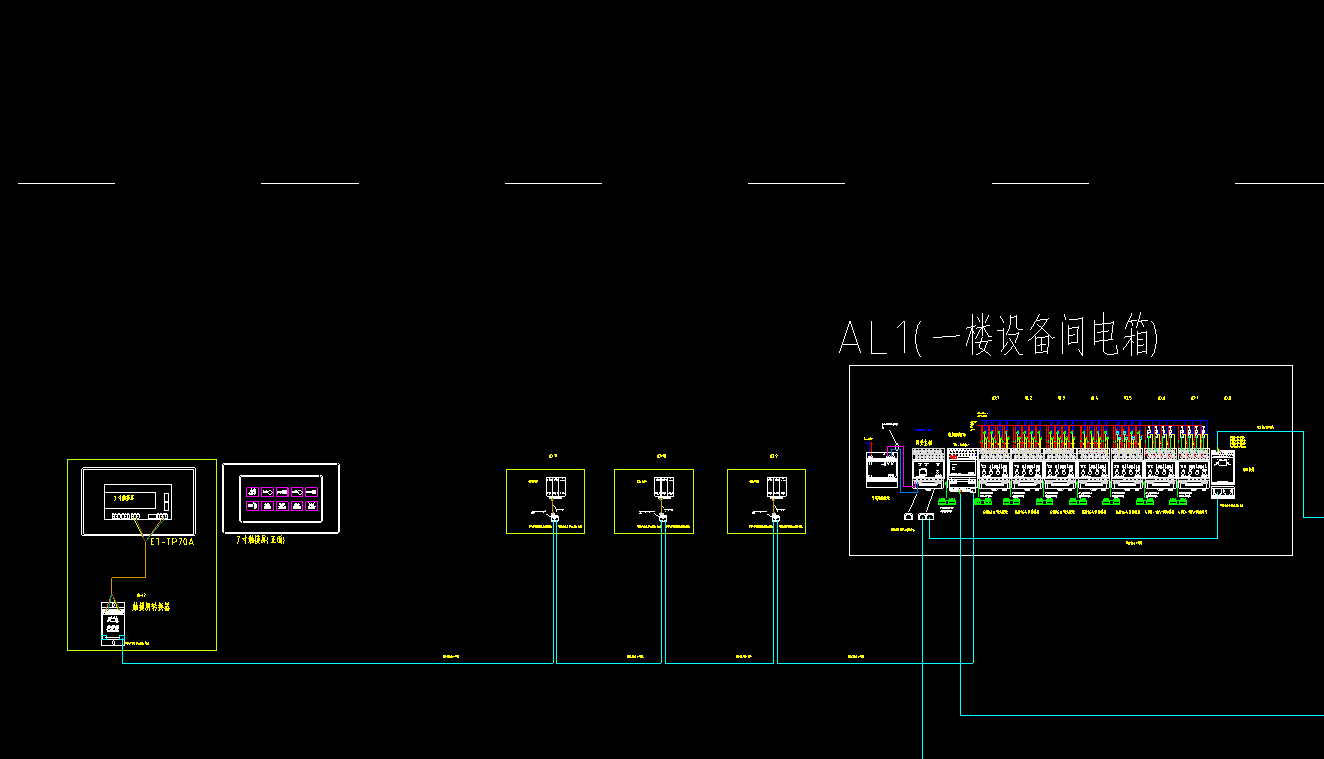

別墅智能家居控制系統圖
　　整個別墅有5層，分別是負一層、一至四層。有兩個設備間，分別在一層和四層。一層設備間的智能照明配電箱內主要采用翊創智能的8路16A智能開關控制器（型號：ET-R0816A）在智能照明網關主機（型號：ET-GW100）的管理下，負一層和一層的燈光控制。同時擴展總線信號到四層。整個系統可以實現燈光、窗簾控制、場景控制、語音控制、影音室232設備控制。系統的中央控制采用安卓客戶端，運行控制界面APP。

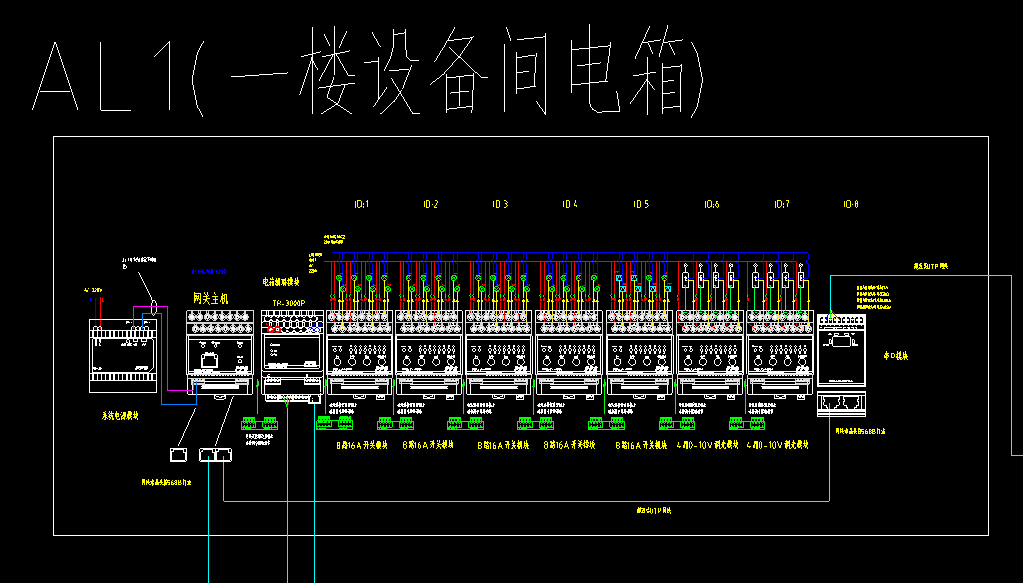

       一層設備間的電箱內布置圖如下：
PPS智能照明配電箱

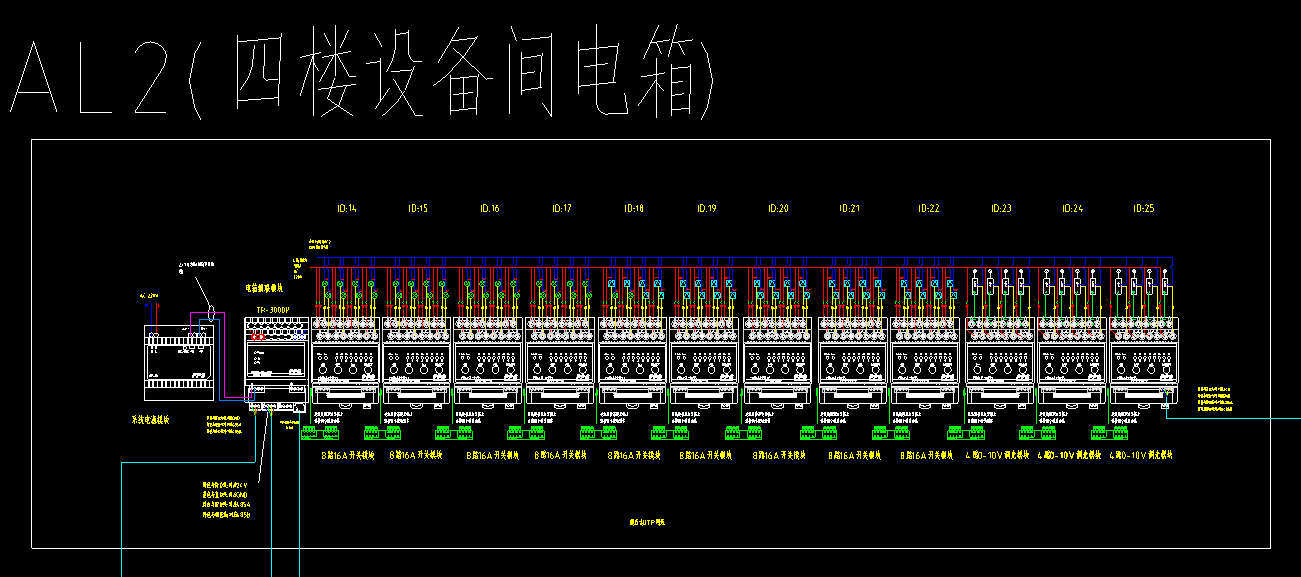

　　四層設備間的電箱內布置圖如下：
智能家居控制系統配電箱

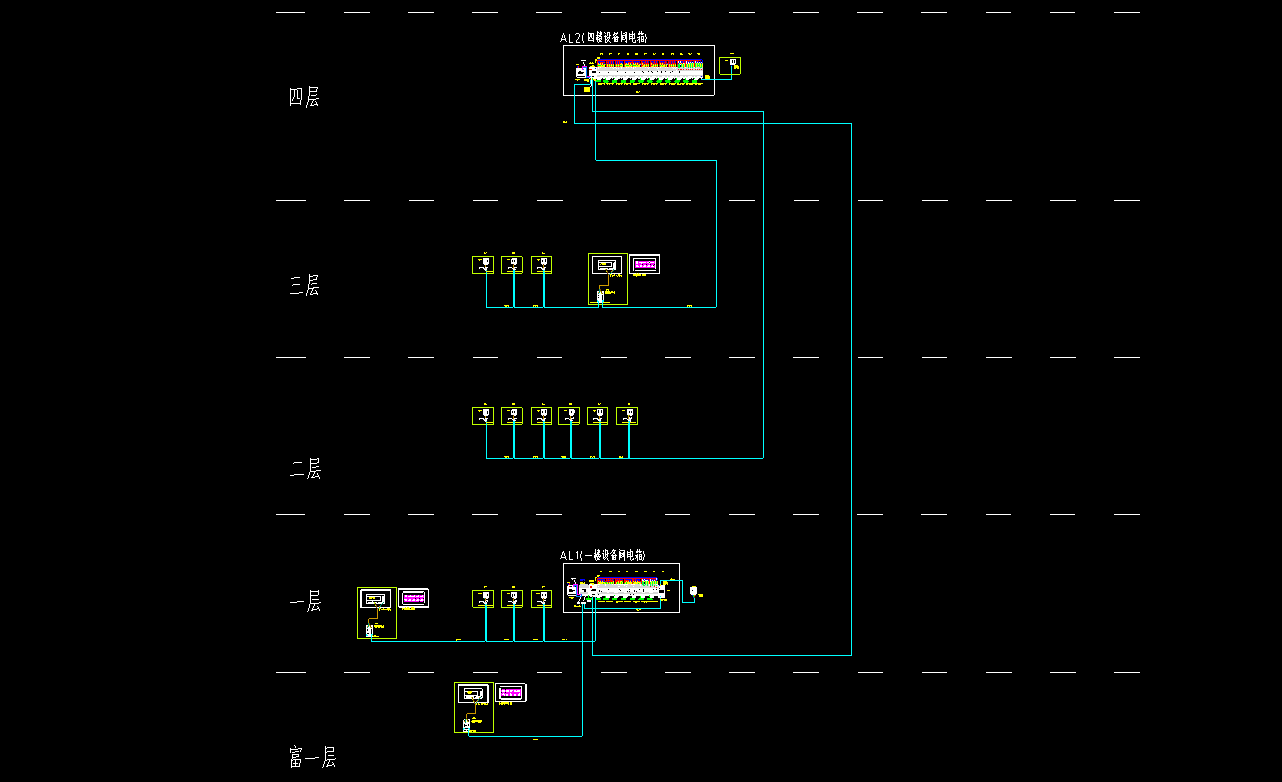

        電箱至面板采用超五類網線手拉手方式進行控制總線的傳輸。如下圖所示
智能家居控制系統總線連接方式

        PPS智能家居控制系統圖能系統性和專業化地滿足客戶的控制需求。
