PLC單空間智能燈光控制系統

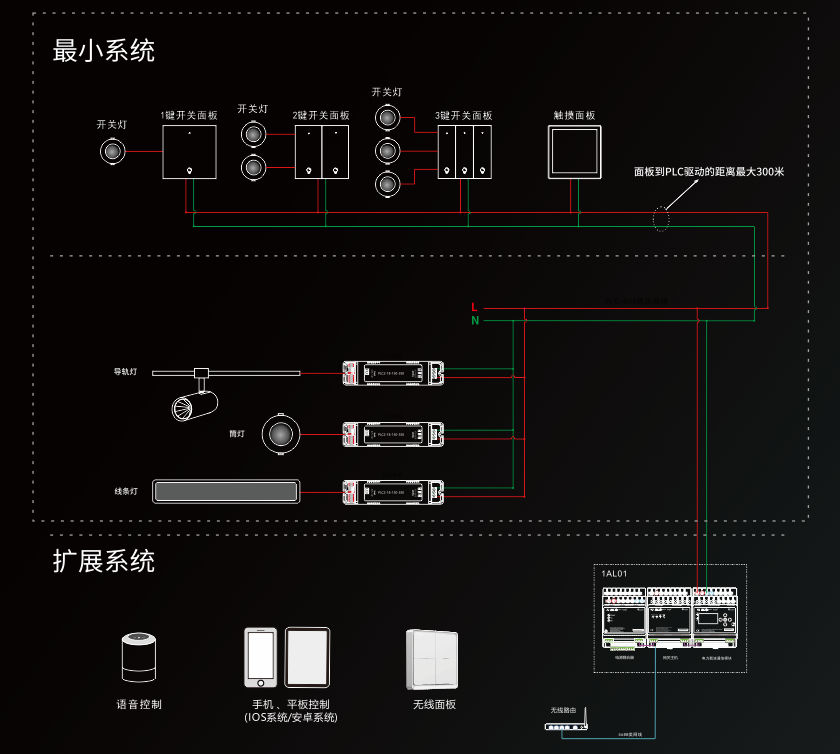

PLC單空間智能燈光控制系統是翊創智能創新性推出的基于電力載波通訊技術的智能照明控制方案，本系統采用PLC電力載波通信技術，實現燈光的開關、調光調色和場景功能，控制方式有本地面板、4寸中央控制觸摸屏、手機APP、語音控制等；以下是它的系統架構圖。
與總線系統（KNX、Dali、RS485、CAN等）相比較，節省了布線的成本和人工，與無線系統（wifi、藍牙、ZigBee等）相比較，PLC載波通信更加穩定可靠，實現方式也簡易快捷方便；系統不需要另外鋪設4芯通訊總線，采用原有的電線傳輸電力載波通信信號就可以實現智能控制，將原有的86開關面板更換成PLC智能按鍵面板和4寸觸摸屏，只需要增加多一條零線，就可以組成PLC單空間智能燈光控制系統，如上圖所示。
系統核心產品有：

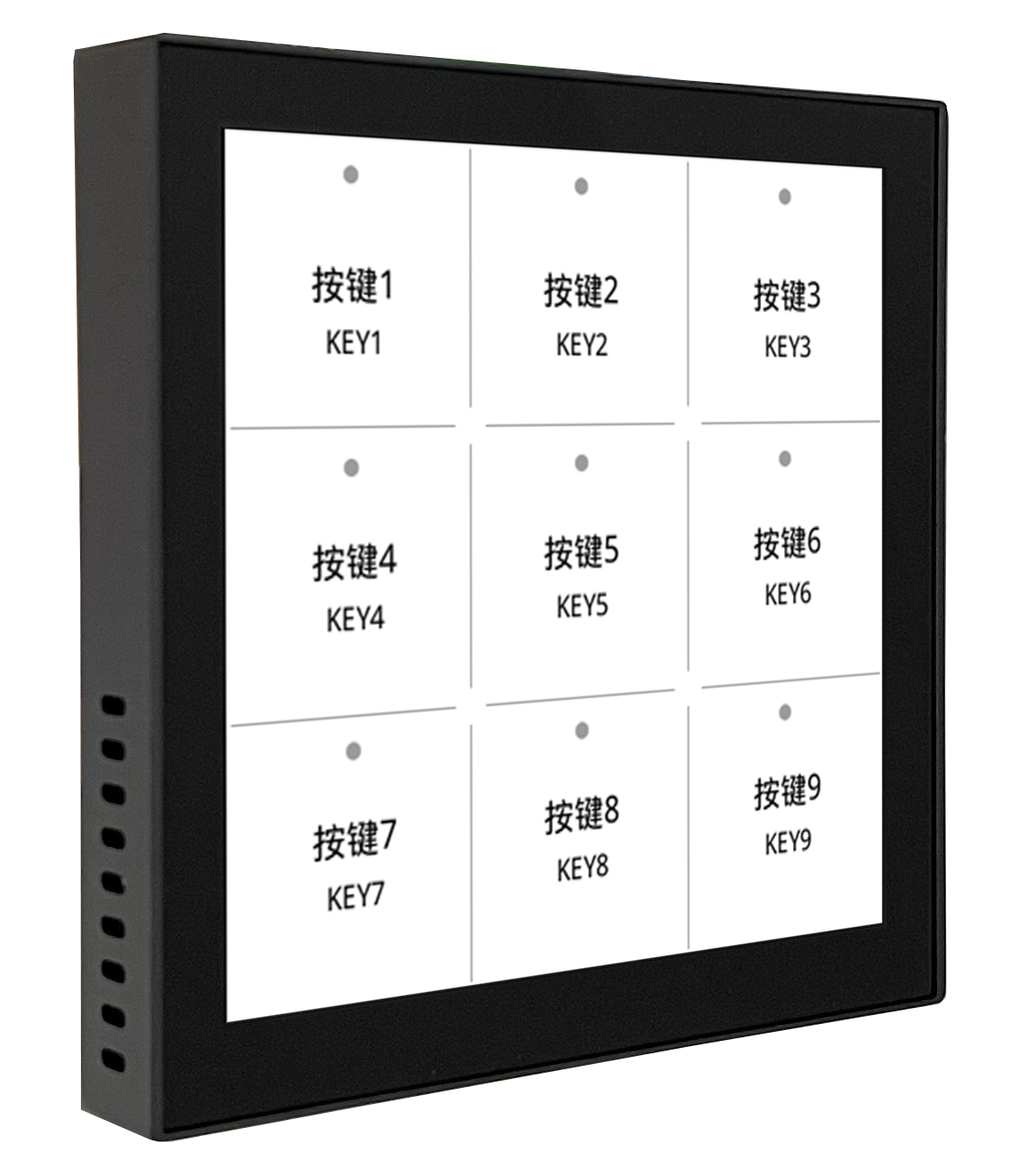

（1）PLC 4寸觸摸屏：
系統核心控制單元，一般安裝在門口墻壁上，標準86底盒安裝，遵循PLCBUS協議，可與PLC電源驅動組成最小系統，實現燈光開關、調光調色和場景功能，帶實時反饋，觸屏與驅動最長距離為300米，最多可帶120個驅動，分32組控制，帶編程功能。只需要增加多一條零線，即是火零線連接4寸觸摸屏，可以輕松實現PLC中央智能控制。

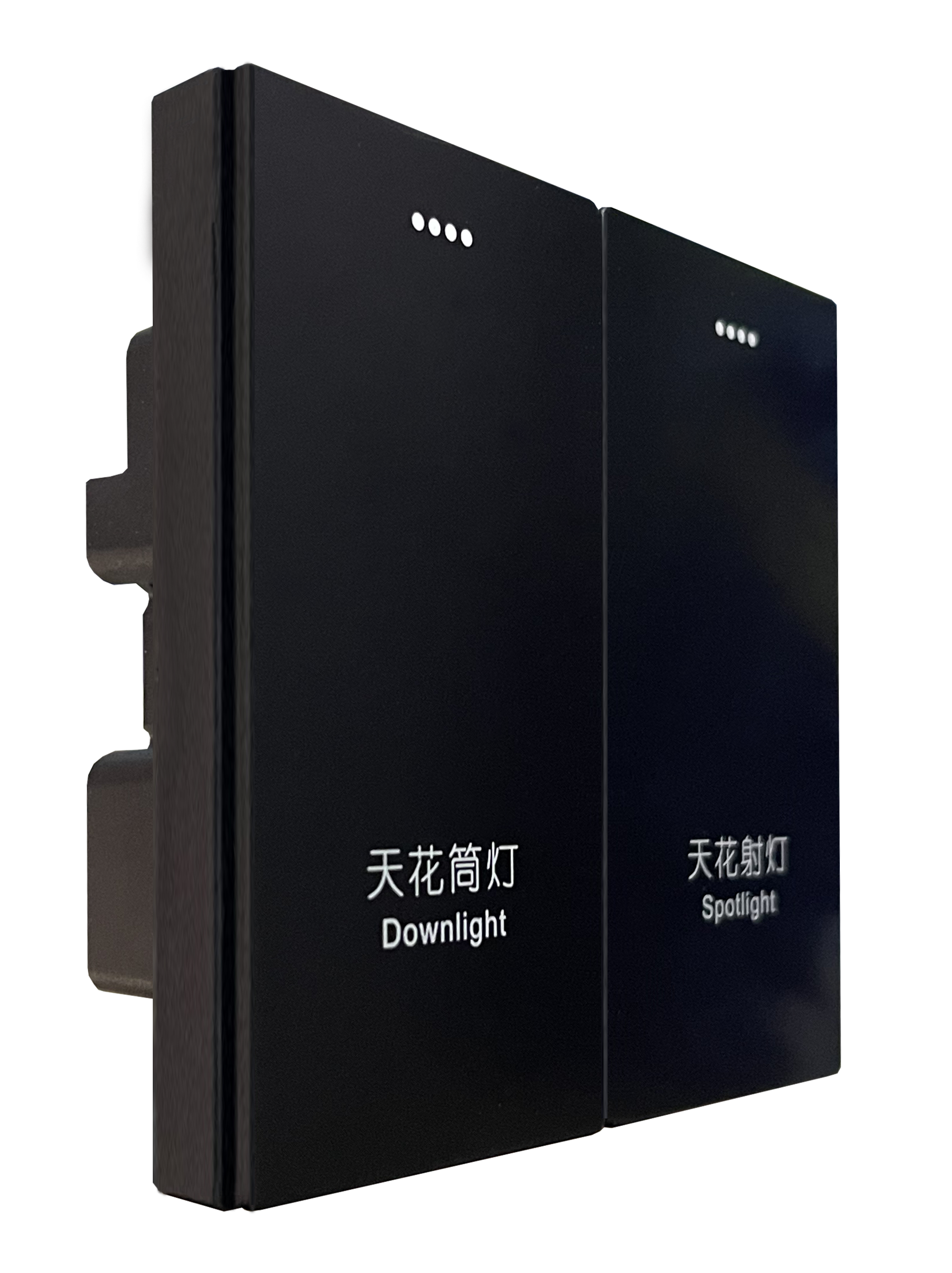

（2）PLC面板
只需要在將原有的開關面板更換成PLC面板，增加多一條零線，面板含繼電器控制輸出，可以輕松實現PLC開關控制。

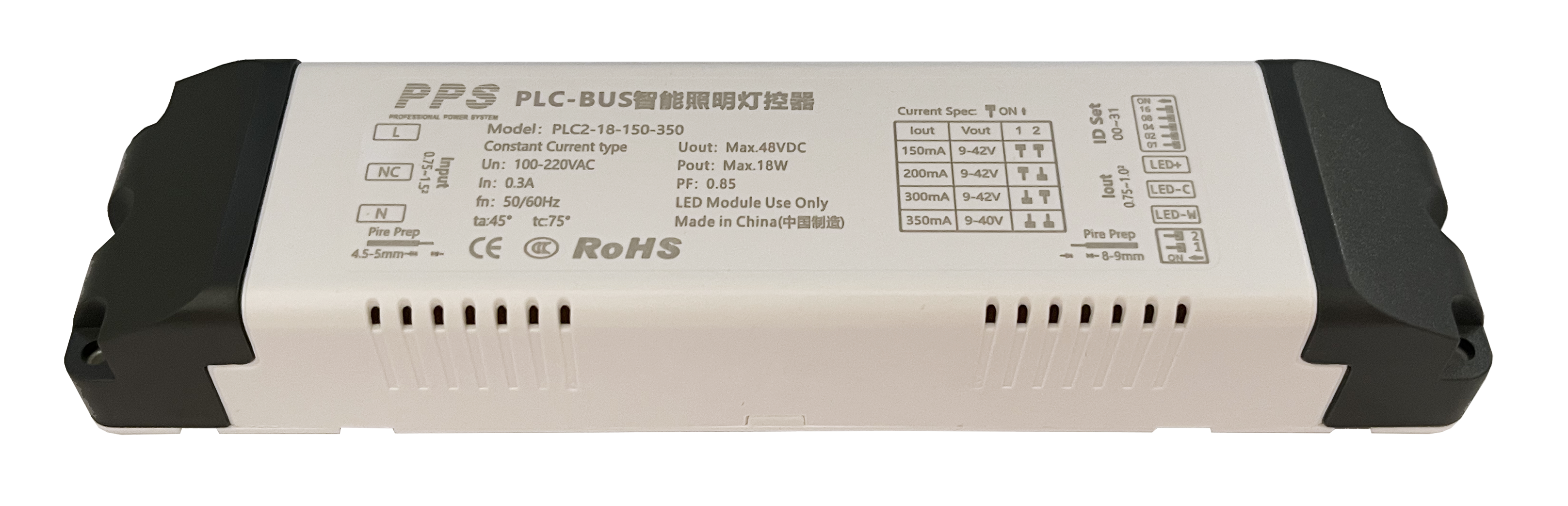

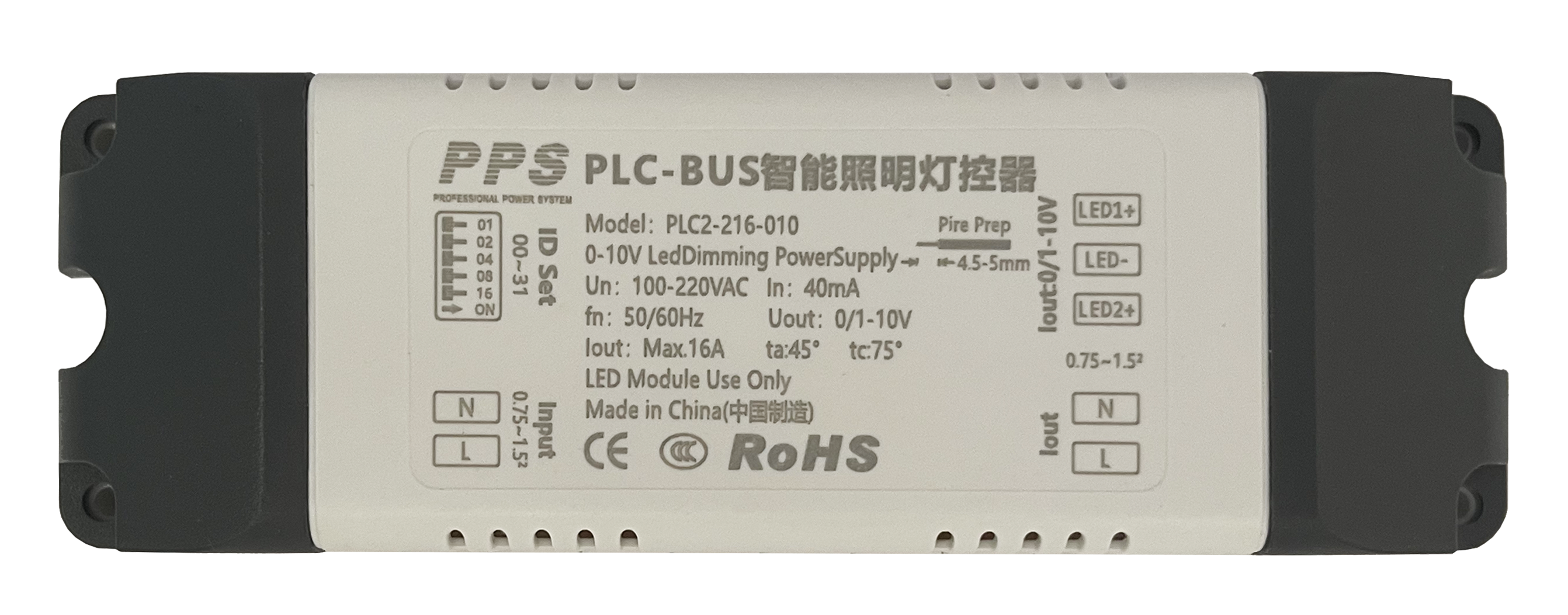

（3） PLC電源驅動：
遵循PLCBUS協議，系統執行單元與燈具配套使用，每個驅動都有一個獨立的地址，可以實現單燈單控。
（4）系統擴展產品

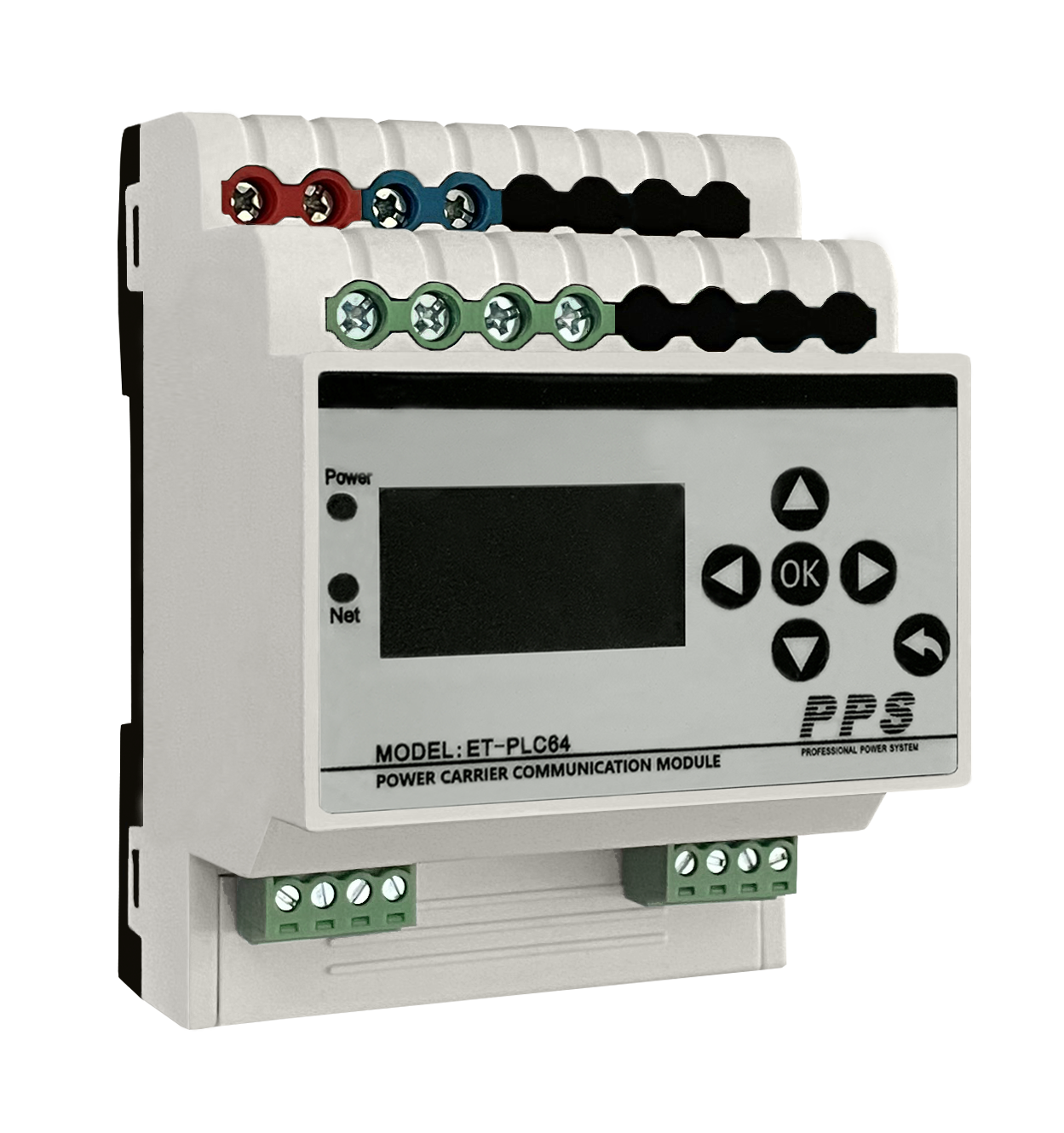

A、PLC通信模塊：
電力載波通信模塊，系統開關執行單元，一般安裝在配電箱內，電力載波通信模塊上行基于總線通信，下行基于力合微高性能高速電力線通信芯片，通過電力線與燈端PLC驅動進行通信、遵循PLCBUS協議，一組總線可帶128個驅動；

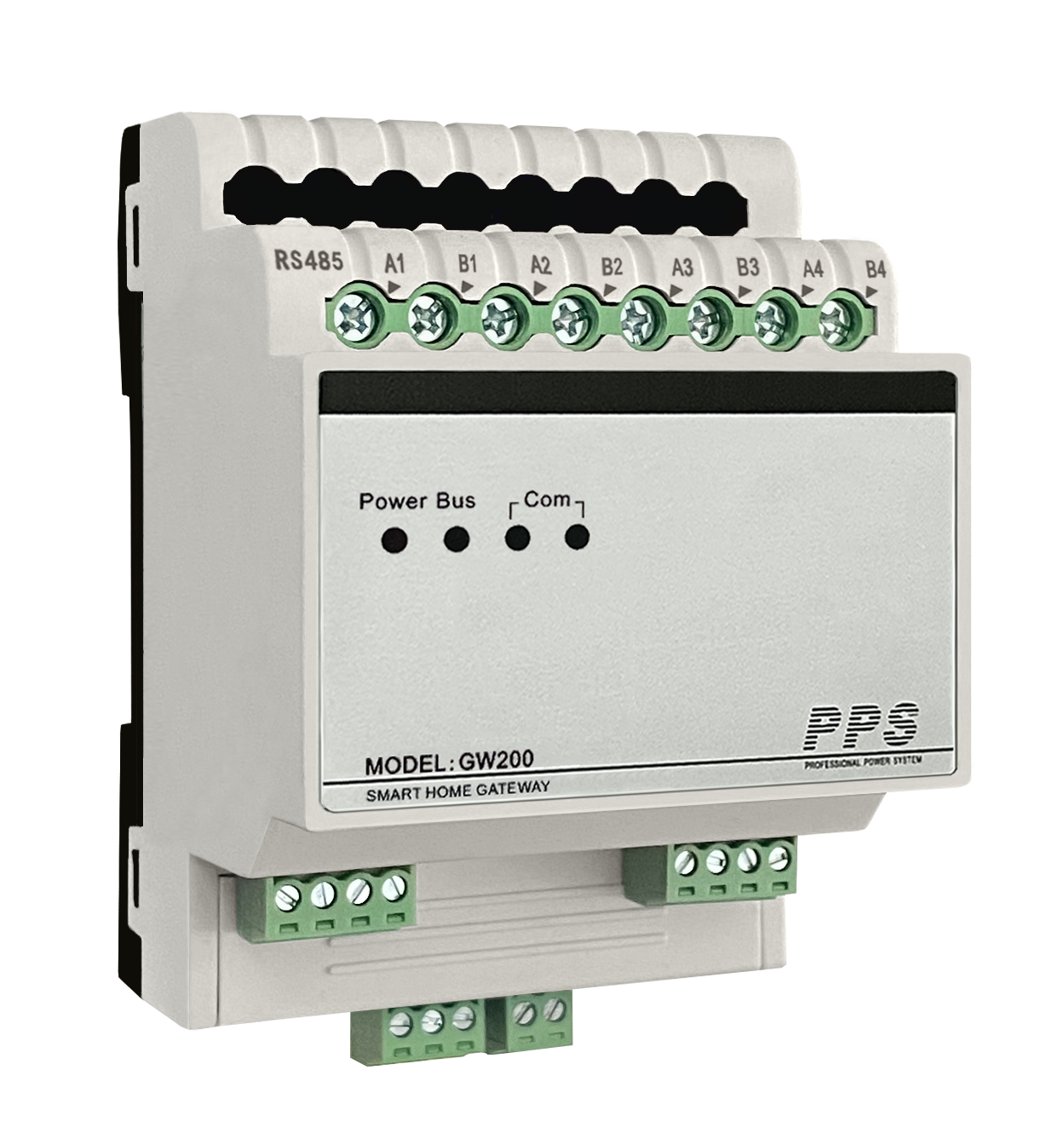

IOT智能網關(支持涂鴉生態）：
系統核心邏輯單元，一般安裝在電箱內，導軌式安裝，自帶5個可編程RS485串口，支持網絡設備控制，帶雙向反饋功能，支持邏輯功能，如與門、或門、非門和加、減、乘、除運算等，支持遠程更新固件和工程程序，方便工程的日后維護；支持涂鴉生態、實現語音控制、自動化控制，完美實現總線系統與無線系統的深度融合，是高性能的智能中央控制主機。
翊創智能一直堅持自主研發具創新性的智能照明控制系統總線產品和PLC電力載波通信系統產品，致力于為客戶提供具有先進PLC通信技術和ETRON-NET總線技術加持的照明控制系統。
歡迎咨詢
廣州翊創智能科技有限公司
版權所有www.easyctrl.com（翊創智能）轉載請注明出處
與總線系統（KNX、Dali、RS485、CAN等）相比較，節省了布線的成本和人工，與無線系統（wifi、藍牙、ZigBee等）相比較，PLC載波通信更加穩定可靠，實現方式也簡易快捷方便；系統不需要另外鋪設4芯通訊總線，采用原有的電線傳輸電力載波通信信號就可以實現智能控制，將原有的86開關面板更換成PLC智能按鍵面板和4寸觸摸屏，只需要增加多一條零線，就可以組成PLC單空間智能燈光控制系統，如上圖所示。
系統核心產品有：
（1）PLC 4寸觸摸屏：
系統核心控制單元，一般安裝在門口墻壁上，標準86底盒安裝，遵循PLCBUS協議，可與PLC電源驅動組成最小系統，實現燈光開關、調光調色和場景功能，帶實時反饋，觸屏與驅動最長距離為300米，最多可帶120個驅動，分32組控制，帶編程功能。只需要增加多一條零線，即是火零線連接4寸觸摸屏，可以輕松實現PLC中央智能控制。
（2）PLC面板
只需要在將原有的開關面板更換成PLC面板，增加多一條零線，面板含繼電器控制輸出，可以輕松實現PLC開關控制。
（3） PLC電源驅動：
遵循PLCBUS協議，系統執行單元與燈具配套使用，每個驅動都有一個獨立的地址，可以實現單燈單控。
（4）系統擴展產品
A、PLC通信模塊：
電力載波通信模塊，系統開關執行單元，一般安裝在配電箱內，電力載波通信模塊上行基于總線通信，下行基于力合微高性能高速電力線通信芯片，通過電力線與燈端PLC驅動進行通信、遵循PLCBUS協議，一組總線可帶128個驅動；
IOT智能網關(支持涂鴉生態）：
系統核心邏輯單元，一般安裝在電箱內，導軌式安裝，自帶5個可編程RS485串口，支持網絡設備控制，帶雙向反饋功能，支持邏輯功能，如與門、或門、非門和加、減、乘、除運算等，支持遠程更新固件和工程程序，方便工程的日后維護；支持涂鴉生態、實現語音控制、自動化控制，完美實現總線系統與無線系統的深度融合，是高性能的智能中央控制主機。
翊創智能一直堅持自主研發具創新性的智能照明控制系統總線產品和PLC電力載波通信系統產品，致力于為客戶提供具有先進PLC通信技術和ETRON-NET總線技術加持的照明控制系統。
